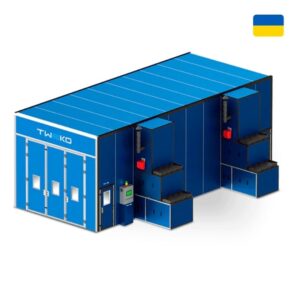

Фарбувальна камера, IKFS Diagonal, TWEKO

Фарбувальна камера TWEKO серії IKFS Diagonal — енергоефективне промислове рішення для професійного нанесення та сушіння лакофарбових покриттів на транспортних засобах і великогабаритних виробах. Ключова особливість серії — діагональний напрямок руху повітря, який дозволяє забезпечити необхідну швидкість повітряного потоку при меншій продуктивності вентиляційної системи.

Завдяки такій схемі повітрообміну камера споживає менше енергоресурсів і потребує менших витрат на експлуатацію порівняно з традиційними системами аналогічного призначення. IKFS Diagonal встановлюється безпосередньо на рівну підлогу, без підземних повітроводів і спеціального фундаменту, що значно спрощує монтаж і дозволяє за потреби перенести обладнання на іншу виробничу дільницю.

Застосування

• Автосервіси та кузовні майстерні
• Вантажні автомобілі та причіпна техніка
• Будівельна та спеціальна техніка
• Сільськогосподарська техніка
• Великогабаритні металоконструкції
• Промислові вироби з металу та інших матеріалів

Діагональний обдув

У камері повітря переміщується по діагоналі через робочу зону. Така схема дозволяє досягати необхідної швидкості повітря в зоні фарбування при меншій загальній витраті повітря.

• Зменшення необхідної продуктивності вентиляційної системи
• Нижче споживання електроенергії та теплової енергії
• Зниження експлуатаційних витрат
• Ефективне видалення лакофарбового розпилу з робочої зони

Вентиляція та фільтрація

Припливна система подає в камеру очищене та підігріте повітря. Багатоступенева фільтрація класу EU5 затримує пил і дрібнодисперсні забруднення до потрапляння повітря в робочу зону.

Лакофарбовий аерозоль видаляється витяжною системою та проходить через двоступеневу суху фільтрацію класу EU3, що включає картонний лабіринтний фільтр і скловолоконний фільтр Paint Stop.

Температурні режими

• Температура під час фарбування: 16–24 °C
• Температура під час сушіння: 20–80 °C

Температура задається оператором із пульта керування та автоматично підтримується системою камери відповідно до вибраного технологічного режиму.

Режими роботи

• Фарбування: подача очищеного повітря та інтенсивне видалення лакофарбового розпилу
• Продувка: очищення робочої зони від залишкового аерозолю та парів розчинників
• Сушіння: підтримання заданої температури та часу для висушування покриття
• Охолодження: зниження температури виробу та робочої зони після завершення сушіння

Автоматизація

• Програмований логічний контролер PLC
• Автоматичне керування режимами фарбування, продувки, сушіння та охолодження
• Частотні перетворювачі або системи плавного пуску вентиляційного обладнання
• Контроль температури та основних параметрів роботи
• Зручний пульт керування для оператора

Конструкція та оснащення

• Монтаж на рівну підлогу без спеціального фундаменту
• Відсутність підземних повітряних каналів
• В’їзні ворота для завантаження виробів
• Окремі двері для персоналу
• Енергоощадне LED-освітлення по периметру робочої зони
• Можливість демонтажу та повторного монтажу на новому майданчику

Основні переваги

• Енергоефективність: необхідна швидкість повітря досягається при меншій продуктивності вентиляції
• Економічність: нижчі витрати на енергоносії та обслуговування
• Простий монтаж: не потрібні фундамент і підземні повітроводи
• Мобільність: камеру можна демонтувати та перенести на іншу дільницю
• Універсальність: робота з ґрунтами, фарбами, емалями, лаками та матеріалами на водній основі
• Індивідуальне виконання: конфігурація підбирається відповідно до технології конкретного виробництва

Безпека

• Конструкція з негорючих матеріалів
• Вибухозахищене виконання вентиляторів та основних елементів вентиляційної системи
• Автоматичне блокування подачі фарби або стисненого повітря при зупиненні вентиляції
• Можливість оснащення системою автоматичного пожежогасіння

Фарбувальні камери TWEKO IKFS Diagonal проєктуються відповідно до умов конкретного виробництва. Габарити робочої зони, продуктивність вентиляції, система нагріву, конфігурація воріт та рівень автоматизації можуть адаптуватися під технологічний процес замовника.
