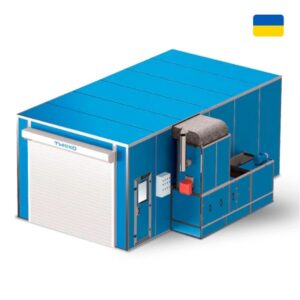

Окрасочная камера, IKFS Diagonal, TWEKO

Окрасочная камера TWEKO серии IKFS Diagonal — энергоэффективное промышленное решение для профессионального нанесения и сушки лакокрасочных покрытий на транспортных средствах и крупногабаритных изделиях. Ключевая особенность серии — диагональное направление воздушного потока, которое позволяет обеспечить необходимую скорость воздуха в рабочей зоне при меньшей производительности вентиляционной системы.

Такая схема воздухообмена снижает потребление энергоресурсов и эксплуатационные расходы по сравнению с традиционными системами аналогичного назначения. IKFS Diagonal устанавливается непосредственно на ровный пол без подземных воздуховодов и специального фундамента, что упрощает монтаж и позволяет при необходимости перенести камеру на другой производственный участок.

Применение

• Автосервисы и кузовные мастерские
• Грузовые автомобили и прицепная техника
• Строительная и специальная техника
• Сельскохозяйственная техника
• Крупногабаритные металлоконструкции
• Промышленные изделия из металла и других материалов

Диагональный обдув

Воздух перемещается по диагонали через рабочую зону. Такая схема позволяет достигать необходимой скорости воздушного потока во время окрашивания при меньшем общем расходе воздуха.

• Снижение требуемой производительности вентиляционной системы
• Меньшее потребление электрической и тепловой энергии
• Снижение эксплуатационных расходов
• Эффективное удаление лакокрасочного распыла из рабочей зоны

Вентиляция и фильтрация

Приточная система подаёт в камеру очищенный и нагретый воздух. Многоступенчатая фильтрация класса EU5 задерживает пыль и мелкодисперсные загрязнения до попадания воздуха в рабочую зону.

Лакокрасочный аэрозоль удаляется вытяжной системой и проходит через сухую двухступенчатую фильтрацию класса EU3, включающую картонный лабиринтный фильтр и стекловолоконный фильтр Paint Stop.

Температурные режимы

• Температура во время окрашивания: 16–24 °C
• Температура во время сушки: 20–80 °C

Необходимая температура задаётся оператором с панели управления и автоматически поддерживается системой камеры в соответствии с выбранным режимом работы.

Режимы работы

• Окрашивание: подача очищенного воздуха и интенсивное удаление лакокрасочного распыла
• Продувка: удаление остаточного аэрозоля и паров растворителей из рабочей зоны
• Сушка: поддержание заданной температуры и продолжительности цикла для высушивания покрытия
• Охлаждение: снижение температуры изделия и рабочей зоны после завершения сушки

Автоматизация

• Программируемый логический контроллер PLC
• Автоматическое управление режимами окрашивания, продувки, сушки и охлаждения
• Частотные преобразователи или системы плавного пуска вентиляционного оборудования
• Контроль температуры и основных рабочих параметров
• Удобная панель управления для оператора

Конструкция и оснащение

• Монтаж на ровный пол без специального фундамента
• Отсутствие подземных вентиляционных каналов
• Въездные ворота для загрузки изделий
• Отдельная дверь для персонала
• Энергоэффективное LED-освещение по периметру рабочей зоны
• Возможность демонтажа и повторного монтажа на другой площадке

Основные преимущества

• Энергоэффективность: необходимая скорость воздуха достигается при меньшей производительности вентиляции
• Экономичность: сниженные расходы на энергоносители и обслуживание
• Простой монтаж: не требуются фундамент и подземные воздуховоды
• Мобильность: камеру можно демонтировать и перенести на другой участок
• Универсальность: работа с грунтами, красками, эмалями, лаками и материалами на водной основе
• Индивидуальное исполнение: конфигурация подбирается в соответствии с технологией конкретного производства

Безопасность

• Конструкция из негорючих материалов
• Взрывозащищённое исполнение вентиляторов и основных элементов вентиляционной системы
• Автоматическая блокировка подачи краски или сжатого воздуха при остановке вентиляции
• Возможность оснащения системой автоматического пожаротушения

Окрасочные камеры TWEKO IKFS Diagonal проектируются в соответствии с условиями конкретного производства. Размеры рабочей зоны, производительность вентиляции, система нагрева, конфигурация ворот и уровень автоматизации могут адаптироваться под технологический процесс заказчика.
