Кантувач, KNT, TWEKO

Кантувач TWEKO KNT — промисловий гідравлічний пристрій для переміщення, обертання та точного позиціонування великогабаритних виробів масою до 8000 кг. Обладнання розроблене для технологічних операцій, під час яких необхідно забезпечити контрольований доступ до різних поверхонь важкого виробу без його багаторазового переустановлення.

KNT може застосовуватися для роботи з великогабаритною та броньованою технікою, зокрема БТР і БМП, під час фарбування, сушіння лакофарбового покриття, ремонту, обслуговування та модернізації. Гідравлічний привід забезпечує плавне переміщення люльки та дозволяє обертати встановлений виріб на 360°.

Застосування

• Фарбування великогабаритних виробів
• Сушіння лакофарбових покриттів
• Обслуговування бронетехніки БТР і БМП
• Ремонтні та модернізаційні роботи
• Монтажні та сервісні операції
• Технологічне позиціонування важких конструкцій

Обертання та позиціонування

Виріб встановлюється та фіксується в поворотній люльці. Гідравлічна система забезпечує кероване переміщення конструкції та дозволяє встановлювати її в положення, необхідне для виконання конкретної технологічної операції.

• Максимальна вантажопідйомність: 8000 кг
• Обертання люльки: до 360°
• Плавне гідравлічне позиціонування
• Зручний доступ до різних поверхонь виробу
• Зменшення необхідності у повторному переміщенні важкої конструкції

Гідравлічний привід

Кантувач оснащений гідростанцією із шестеренним насосом та гідроциліндрами, які приводять у рух поворотну люльку. Така схема забезпечує плавне передавання зусилля та контрольоване позиціонування великогабаритного виробу.

• Шестеренний насос: GP2K8.0R
• Об’єм гідравлічного бака: 30 л
• Гідроциліндри для повороту люльки
• Електродвигун гідростанції: АИР100L4
• Потужність електродвигуна: 4 кВт
• Напруга живлення: 380 В
• Клас ізоляції: F
• Ступінь захисту електродвигуна: IP55

Конструкція

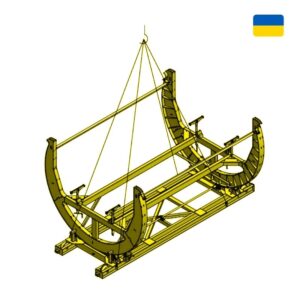

Основу KNT становить міцна зварна нижня рама з поворотною люлькою. Конструкція розрахована на значне навантаження та забезпечує стабільне положення виробу під час фарбування, сушіння, ремонту та інших технологічних операцій.

• Зварна несуча рама
• Поворотна люлька
• Гідростанція
• Шестеренний насос
• Гідравлічні циліндри
• Електрична шафа керування
• Кінцеві вимикачі
• Механічні транспортні стопори

Система керування

Керування кантувачем здійснюється через електричну шафу, яка контролює роботу гідравлічного приводу та переміщення люльки. Кінцеві вимикачі SQ1 та SQ2 використовуються для контролю граничних положень механізму та запобігання виходу за встановлений діапазон руху.

• Електричне керування гідростанцією
• Контроль напрямку руху люльки
• Кінцеві вимикачі SQ1 і SQ2
• Контрольоване зупинення механізму в граничних положеннях

Переміщення кантувача

KNT не є самохідним пристроєм. Переміщення обладнання між технологічними зонами може виконуватися за допомогою тягової лебідки або іншого допоміжного механізму.

Під час транспортування люлька фіксується механічними стопорами, які запобігають неконтрольованому руху поворотних елементів.

Умови експлуатації

• Температура навколишнього середовища: від -20 до +90 °C
• Відносна вологість: до 80% при +25 °C
• Умови експлуатації: атмосфера II за ГОСТ 15150
• Встановлення на підготовлену рівну основу

Основна комплектація

• Кантувальний пристрій KNT
• Зварна нижня рама
• Поворотна люлька
• Гідростанція
• Шестеренний насос GP2K8.0R
• Гідравлічний бак об’ємом 30 л
• Гідроциліндри повороту люльки
• Електродвигун АИР100L4, 4 кВт
• Електрична шафа керування
• Кінцеві вимикачі SQ1, SQ2
• Механічні транспортні стопори

Основні переваги

• Вантажопідйомність до 8000 кг: робота з важкою та великогабаритною технікою
• Обертання на 360°: доступ до різних поверхонь виробу без його повторного переустановлення
• Гідравлічний привід: плавне та контрольоване позиціонування
• Точне керування: електрична система контролює роботу гідростанції
• Контроль граничних положень: кінцеві вимикачі обмежують робочий хід механізму
• Міцна конструкція: зварна рама розрахована на значні промислові навантаження
• Універсальність: використання під час фарбування, сушіння, ремонту та технічного обслуговування

Безпека

• Кероване гідравлічне переміщення люльки
• Кінцеві вимикачі для контролю меж руху
• Механічна фіксація люльки під час транспортування
• Електродвигун гідростанції у виконанні IP55
• Експлуатація та технічне обслуговування відповідно до документації виробника

Кантувач TWEKO KNT дозволяє механізувати орієнтацію важких великогабаритних виробів і забезпечити зручний доступ до їхніх поверхонь під час фарбування, сушіння, ремонту та обслуговування. Вантажопідйомність 8000 кг, гідравлічне обертання на 360° та система контрольованого позиціонування роблять KNT практичним рішенням для підприємств важкого машинобудування та обслуговування спеціальної техніки.
